Einbaustecker / Steckbuchse Anschluss 4 polig für Roto Solarsteuerung

Einbaustecker / Steckbuchse Anschluss 4 polig für Roto Solarsteuerung

Name: Einbaustecker / Steckbuchse Anschluss 4 polig für Roto Solarsteuerung
Brand: Belden
SKU: FGHRS8
Price: 14.95 EUR
Availability: InStock

Art.Nr.: FGHRS8

Herstellerkennzeichnung: weitere Infos ☞ hier: Belden

14,95 EUR
inkl. 19 % USt

zzgl. Versandkosten

Lieferzeit: 2 - 3 Werktage
Lieferzeit : ☞ 1 - 2 Werktage
Gewicht 0,1 kg

-- Betriebsurlaub --
Wegen unserem Sommerurlaub sind vom 24.08.2026 bis 15.09.2026
keine Bestellungen mehr möglich Wir bitten um Ihr Verständniss!
☞ weitere Infos

Der Button Warenkorb ist zur Zeit nicht aktiv!

7 Artikel auf Lager

Zu diesem Artikel existieren noch keine Bewertungen

Produktbeschreibung

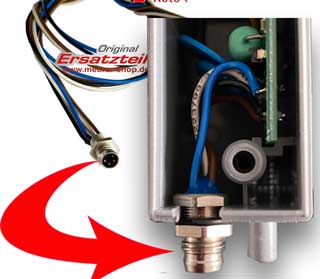

Ersatz Einbaustecker / Steckbuchse Anschluss 4 polig für Roto Rollladen Solarsteuerung

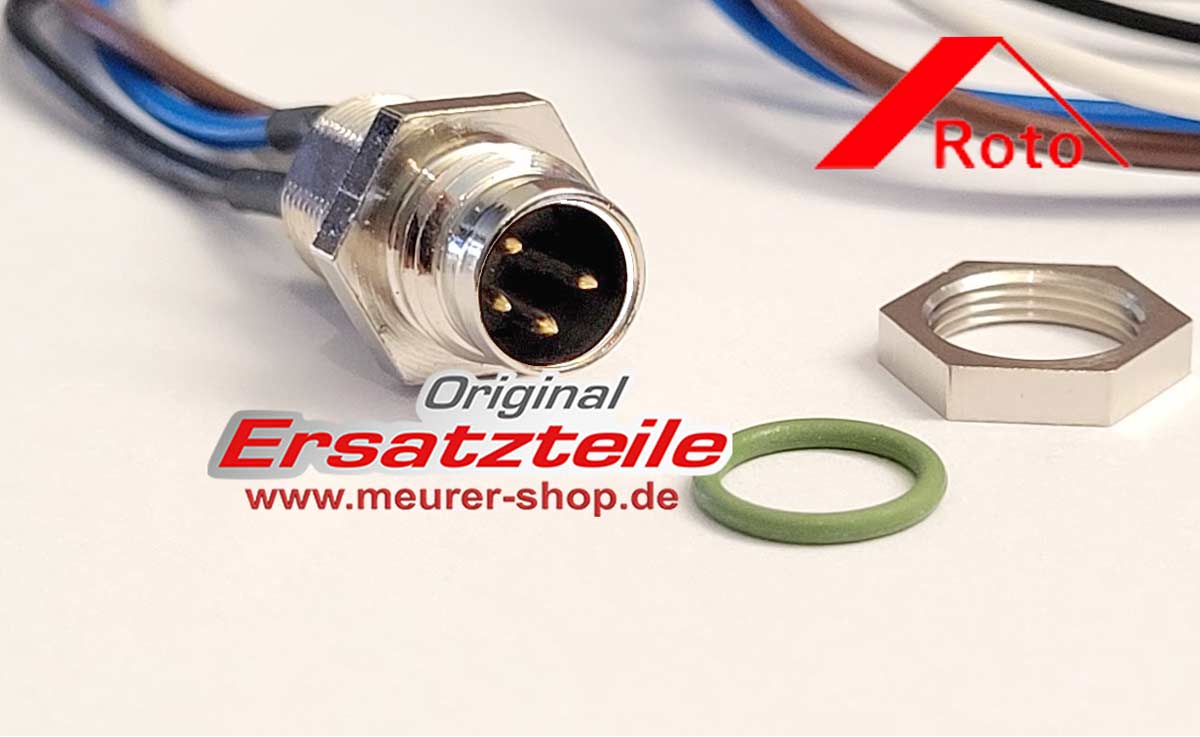

Lieferumfang:

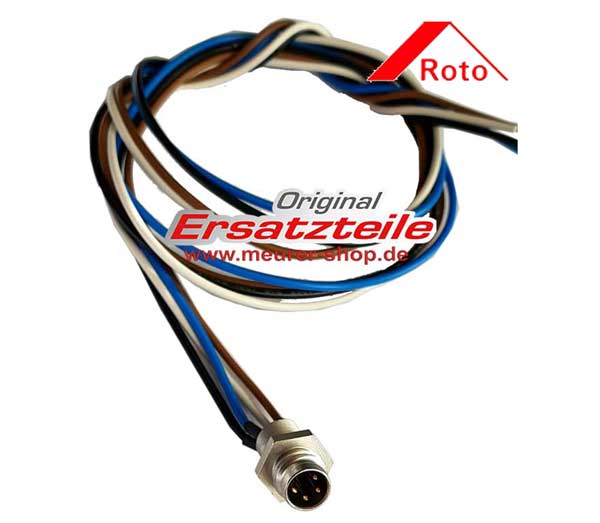

1 x Steckbuchse Anschluss 4 polig M8 inkl. Kabel
1 x O-Ring zur Abdichtung
1 x Befestigungsmutter

BRAUN    = Motor AUF
WEIß         = Motor ZU
SCHWARZ = zum Solarmodul (MINUS)
BLAU        = zum Solarmodul (PLUS)

Technische Daten

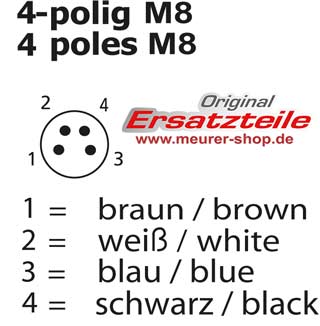

Pin 1	Pin 2	Pin 3	Pin 4
Braun	Weiß	Blau	Schwarz

Produktfamilie	Sensor/Aktor-Steckverbinder
Produkt-Unterfamilie	M8 Standard
Steckseite	M8
Anschlussseite	Verseilte Drähte
Steckverbindertyp	Einbausteckverbinder
Kontakttyp / Art	Stecker
Steckverbinder-Design	Frontmontage
Anzahl der Pins	4
Kodierung	A
Abschirmung	Ungeschirmt
Befestigungstyp	Schnapp- und Schraubensicherung
Nennspannung	30 V
Nennspannung (UL)	30 V Wechselstrom/Gleichstrom
Bemessungs-Stoßspannung	0,8 kV
Betriebsspannung	30 V Wechselstrom/Gleichstrom
Nennstrom*	4 A
Nennstrom (UL)*	2 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Verbindungstyp	Lötverbindung

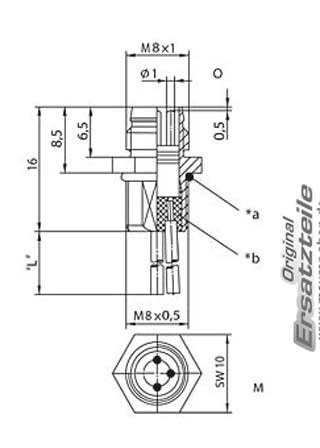

Gewindegröße	M8x0.5
Temperaturbereich (Betrieb)*	- 25 °C – +85 °C
Betriebstemperatur (UL)	max. + 50 °C
Schutzart/IP-Klassifizierung**	IP67
Designstandard	IEC 61076-2-104
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial	CuZn
Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PA
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Vergossen	Ja
Gehäusematerial	CuZn
Gehäusebeschichtung	Cu/Ni
Gehäusefarbe	Silberfarben
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Cu/Ni
O-Ring-Material	FKM

Anzugsmoment (Befestigung)	M8 x 1: 30 Ncm, handfest
Zubehör gesondert zu bestellen	000-011-644 Montagemutter M8

Kabelnummer	908 44
Leiterquerschnitt	0,227 mm²
Anzahl der Drähte	4
Leitermaterial	Cu
Kabel-Isolierungsmaterial	PVC
Durchmesser isolierter Draht	ø 1,45 mm ± 0,1 mm
Temperaturbereich (Festinstallationen)	- 40 °C – +90 °C
Temperaturbereich (flexible Installtaion)	- 20 °C – +90 °C
UL Kabeltyp	AWM: 1007
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2, UL-VW1, CSA-FT1
Farben der Kabelseele	Schwarz, Blau, Braun, Weiß
