Solar Rollladen Akku, Motor, Velux Ersatzteil-Kitt ab Bj. 2012

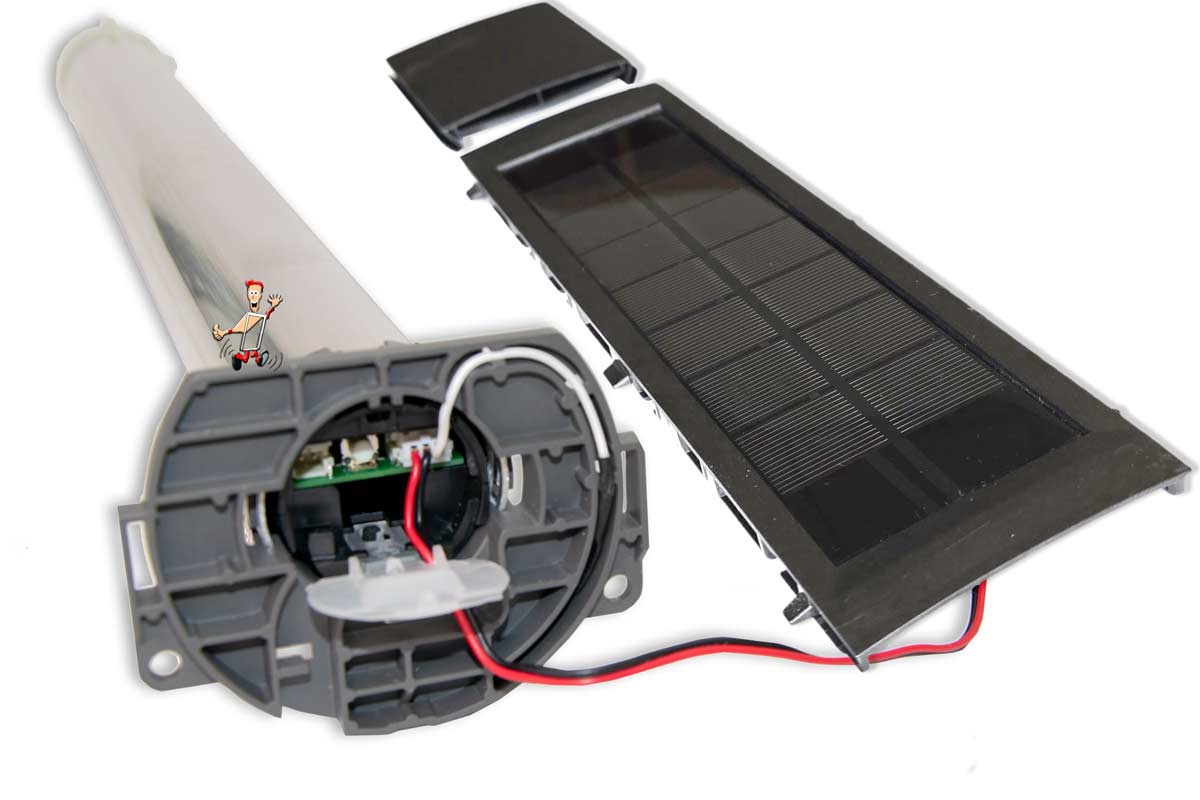

Original Velux Solar Rollladen Ersatzteil-Kitt (Motor + Akku + Solarpanel)

Ersatzteil-Kitt für VELUX Solar-Rollladen vom Typ SSL-K 0000S und SST-K 0000 und SSL-S  0700S ab Baujahr 2012  (für alle VELUX Rollladengrößen)

Fenstertyp: GGL / GGU / GPL / GPU / GHL / GHU / GFL

diese ab 01.06.2022 Neue Ausführung, passt als Ersatz für Velux Rollladen ab Baujahr Mai 2012, Velux Code: BB05 bis Heute

*nicht passend für die manuellen Velux SHL Rollladen

vor Baujahr Mai 2012 benötigen Sie nachfolgendes Kitt ☞ ZOZ 221 S21 (V21)

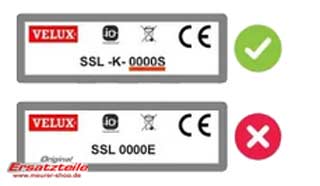

*hier finde ich mein Typenschild ?

Lieferumfang:

• 1 x Original Velux 4,5 Volt Solarmodul inkl. Verbindungskabel

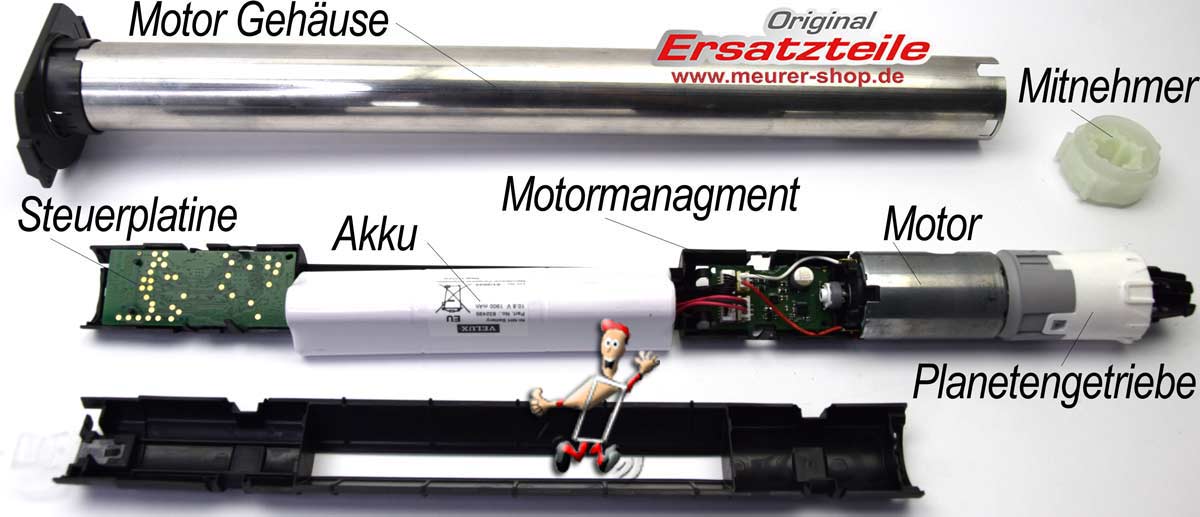

• 1 x Original Velux Motor + Steuereinheit, inkl. integriertem Lithium-Ionen-Akku (vollständig geladen und somit sofort Einsatzbereit)
• 1 x Montage Hinweis in Text und Bild

Zur Auslieferung kommt in diesem Ersatzteil-Kitt, die Neue Version vom Motor ab Juni 2022, passend als Ersatz für Ihren Rollladen

Dieser Neue Motor ist einfacher zum Programmieren, und wesentlich leiser, laufruhiger als der bisherige Ersatz-Motor.

*Das im Lieferumfang enthaltene Solar Solar Modul, muß zwingend bei einem Austausch auch mit ersetzt werden!

Das Neue 4,5 Volt Solarpanel und der integrierte Lithium-Ionen-Akku hat andere Leistungsdaten, sowie auch eine andere Steckverbindung.

Sicherheitsdatenblatt dazu hier klicken

Hinweis: Die Lieferung erfolgt ohne Fernbedienung, passend wären:

☞ KLI 313 WW Velux Bedientaster für Rollladen

 oder

☞ VELUX Touch KLR 300 Fernbedienung (Universal, passt immer, mit jedem i.o Velux Motor)

weitere Handsender mit aktueller Funktechnologie io-homecontrol die mit diesem NEUEN Set funktionieren!
Die aktuelle Funktechnologie *io-homecontrol ® wird seit 2006 bei Elektro-Rollläden, und seit 2008 bei Solar-Rollläden verbaut.
Ein älterer VELUX Solar-Rollladen lässt sich durch Austausch des Motors, der Solarpanele und der Funkbedienung auf io-Funktechnologie umrüsten.
*io-homecontrol® ist eine Zweiwege-Funktechnologie für Wohngebäude (Dachfenster, Rollladen etc.), die in einem breiten Spektrum von Haustechnik-Produkten unterschiedlicher Partnermarken integriert ist.

Funk-Handsender Velux KUX 100

KLR 100 Velux Funkfernbedienung

VELUX INTEGRA® Control Pad (KLR 200)

Ab Bj. 2012 ist das Solar Modul im Rollladen Topkasten eingelassen! (nicht aufgesetzt wie bei den Baujahren zuvor) hier Anleitung zum Austausch vom Solarmodul

Zur Auslieferung kommt das Neue bläuliche, technisch verbesserte Solar Modul mit 4,5 Volt

Verwendung:

bei einem defekt vom Akku, Motor, Empfänger, oder Solarpaneel als Austausch-Set um die Komplette Antriebseinheit zu tauschen!
Hinweis: der bisherige verbaute Akku hat je nach Beanspruchung, eine Lebensdauer von ca. 8 - 12 Jahre.
Sollte bei Ihrem verbauten Solar Rollladen sporadisch Fehler auf treten, zb. mal Funktioniert der Rollladen, -dann mal wieder nicht-, wird irgendein Bauteil seine Lebensdauer erreicht haben!
Die Erfahrung hat jedoch gezeigt, das nicht ausschliesslich der Akku seine Lebensdauer erreicht, die anderen zugehörigen Komponenten (Motor, Laderegler oder Solarpaneel) können ebenso Ihre Dienste verweigern.

Fehlermeldung der Velux KLR 200 Fernbedienung: "Betrieb eingeschränkt. da es auf max. 0% begrenzt ist. Die Begrenzung wurde durch einer unbekannte Einheit ausgeführt".
wenn Ihr Rollladen noch nicht älter wie 8 Jahre ist, könnten Sie es bei diesem Fall mit einem Neuen Akku versuchen!

Bei einem Velux Solar Rollladen Handsender einlernen, Neu Programmieren beim Austausch vom Motor

KLI 310 Tastatur beim Velux Solar Rollladen SSL einlernen

Alle Velux Fernbedienungen, Handsender, bei Neuen SSL Solar Rollladen Motor einlernen, verbinden!

Hallo, wie setze ich den Neuen Solarmotor ab Baujahr Juni 2022 (der nur noch den einen weißen Programmier Knopf hat) zurück, Reset ?
Gruß Helmut

Meurer Team:

Um den Reset zu Starten, den weißen Multifunktionsknopf ca. 10 Sekunden gedrückt halten, und losslassen sobald der Motor sich bewegt.

Wenn möglich sollte der Rollladenpanzer ca. Mittig vom Rollladen stehen, damit der Motor genug Platz zum hin und her fahren hat.
Meine Erfahrung hat gezeigt wenn der Rollladen ganz oben ist und der Reset wird durchgeführt, versucht der Motor noch weiter nach oben zu fahren, stösst aber gleich an, macht dann noch irgendwelche Bewegungen und das wars. (kein erfogreicher Reset)
Ein erfolgreicher Reset beginnt an einer Stelle, der Rollladen bewegt sich dann 3 x Hin und Her (ca. jeweils 10-15 cm) ein sogenanntes winken, und kommt dann wieder in seiner Ausgangsstellung zu stehen.
Ob der Reset erfolgreich war, kann durch den Versuch den Motor mit der Fernbedienung zu bedienen, welche vorher eingelernt war versucht wird. Der Motor sollte jetzt auf die Fernbedienung nicht mehr reagieren.
Nach einem erfolgreichen Reset bleibt der Motor für ca. 10 Min. in Lernbereitschaft. Lassen Sie diese Zeit verstreichen, muß wieder am Motor der Multifunktionsknopf gedrückt werden.
Die ist insbesondere von Wichtigkeit, wenn der Motor mit den Neuen Funkwandtastern KLI 310 / KLI 313 etc. (welche auch einen Reset unterstützen) Resetet wurde.
Nach verstreichen dieser 10 Minuten können Sie den Motor nicht mehr mit den Neuen Funkwandtastern verbinden ohne außen am Motor den Multifunktionsknopf erneut zu drücken.

------------------------------------------------------------

Ich habe den Motor eingebaut, dieser bewegt, (dreht) sich aber nicht, sondern es ist nur ein Brummen zu hören?
So lange der Motor nur brummt, wurde noch kein Handsender eingelernt, und noch keine Wegstrecken erfasst.
Dieser Vorgang darf nur durchgeführt werden wenn der Motor im Rollladen verbaut ist. Keinesfalls beim ausgebauten Motor versuchen.
siehe nachfolgendes Video dazu:
☞ Alle Velux Fernbedienungen, Handsender, bei Neuen SSL Solar Rollladen Motor einlernen, verbinden!

oder bei der Velux KLR 200  (3LR A12 WW / 835402) nachfolgende Lösung

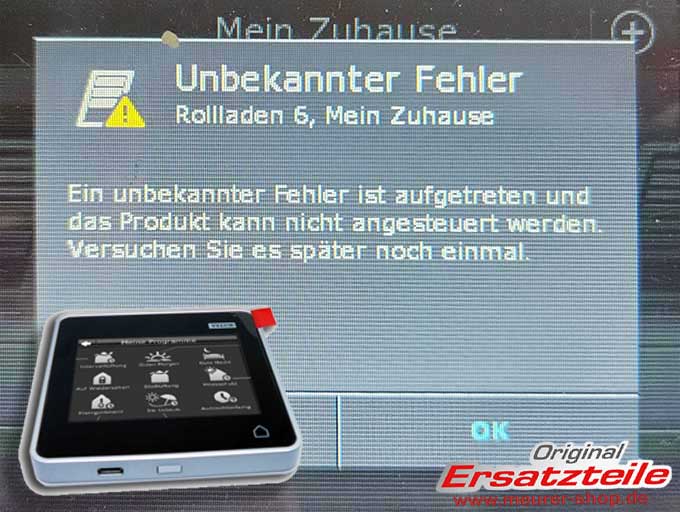

Fehlerbeschreibung vom Kunden:
leider funktioniert der neue Motor nach Einbau gar nicht. Es erscheint die beigefügte Fehlermeldung und man hört nur drei Mal ein Brummen!
Meurer Team:
bitte den Motor, Rollladen wieder aus der Fernbedienung löschen
Motor am Rollladen ausschalten und nach ca. einer Minute wieder einschalten
Von der Fernbedienung  3LR A12 WW / 835402 Neu finden lassen!
Nachdem der Motor gefunden wurde, als Erstes STOPP, und direkt danach RUNTER antippen, sonst funktionierts nicht!
Siehe dazu nachfolgendes Video: https://youtu.be/ikj9sYJj0-o?si=GsPZnu_yqFnZiaG5
Kunde: vielen Dank für die Anleitung. Damit hat es geklappt! Mit freundlichen Grüßen Roland H.

Nach einem Reset brummt der Motor nicht sondern läuft einfach los?

Das Brummen vom Motor (bei Erstauslieferung) und somit ein Signal das noch kein Handsender eingelernt wurde erfolgt nur bei der Erst Installation (Neuer Motor).

Sobald der Motor (Baujahr vor 01.06.2022) einmal in Betrieb gewesen ist, wird das brummen nie wieder zu hören sein!
Nach einem erneuten Reset signalisiert der Motor den Reset durch auf und ab fahren (fährt in der Regel 3 x kurz hin und her) man Nennt dies auch (Winken) wodurch der Motor zu erkennen gibt der Reset erfolgreich durchgeführt wurde!
Nachdem der Motor wider zum Stillstand gekommen ist kann, muss der Handsender und die Wegstrecken AUF/ZU Neu eingelernt werden. Dazu bleiben einem ca. 10 Minuten Zeit
Sollten die 10 Minuten nach einem erfolgreichen Reset inzwischen vergangen sein, so kann die Bereitschaft zum Einlernen durch kurzes Drücken (max. 1 Sek.) auf dem roten oder weißem Knopf, am Motor wieder für weitere 10 Minuten aktiviert werden.
Das erneute einlernen geschieht indem auf der Rückseite vom Handsender der Resetknopf mit einer Büroklammer kurz (max. 1 Sek.) gedrückt wird.
Anschließend den Handsender wenden, und auf der Vorderseite nacheinander die (STOP TASTE) und dann die (RUNTER TASTE) antippen.
ACHTUNG: Wird die Runter Taste zu lange gedrückt, fährt der Rollladen nur so lange wie Sie die Taste gedrückt halten und die Wegstrecke wird nicht korrekt eingelernt. Somit kann es passieren das der Rollladen im Betrieb den unteren Endpunkt nicht erreicht.

Der Rollladen fährt nicht komplett runter, schließt nicht ganz. ca. 5 - 8 cm bleiben offen, Wegstrecke wurde nicht richtig erkannt?

Bei ROLLLADEN MOTOREN BIS BAUJAHR JUNI 2022 nachfolgend vorgehen:

1. Den Rollladen ganz nach oben fahren
2. Den Seitendeckel (Motorseite) öffnen,
3. Den Rollladen mit der Fernbedienung nach unten fahren lassen,
4. während der Rollladen nach unten fährt, den Schalter am Motor von (1) auf (0) stellen (Motor wird ausgeschaltet)
5. ca. 25 sec. Warten
6. den Schalter wieder auf von (0) auf (1) stellen (Motor wird wieder eingeschaltet)
7. anschließend auf der Fernbedienung nacheinander, kurz die STOP, und direkt danach die UNTEN Taste kurz antippen.
8. Der Rollladenmotor setzt sich nun wieder in Bewegung und lernt die Wegstrecken AUF/ZU  Neu ein.

Bei ROLLLADEN MOTOREN AB BAUJAHR JUNI 2022 nachfolgend vorgehen:

1. Den Rollladen ganz nach oben fahren
2. Den Seitendeckel (Motorseite) öffnen,
3. Den Rollladen mit der Fernbedienung nach unten fahren lassen,
4. während der Rollladen nach unten fährt, den weißen Multifunktionsknopf am Motor schnell 2 x drücken (Motor wird ausgeschaltet, Rollladen bleibt stehen)
5. ca. 25 sec. Warten
6. den weißen Multifunktionsknopf 1 x drücken (Motor wird wieder eingeschaltet)
7. Fenster komplett schließen, so das der Rollladen ohne Hinderniss zu fahren kann.
8. anschließend auf der Fernbedienung nacheinander, kurz die STOP, und direkt danach die UNTEN Taste kurz antippen.
9. Der Rollladenmotor setzt sich nun wieder in Bewegung und lernt die Wegstrecken AUF/ZU  Neu ein.

Wie kann ich den Rollladen AUF, oder AB fahren wenn der Motor defekt ist?

Sie können den Rollladen mit dem Motor nach oben oder unten drehen.

- Dazu den Motor lösen (beide Schrauben herausdrehen),

- Kabel (Stecker) vom Solarmodul abziehen

- den Motor halb aus die Welle ziehen,

- und nun per Hand den Motor links, oder rechts herum drehen, so dreht sich auch der Rolllladenpanzer nach oben oder unten!

 Kann ich für unterschiedlich breite Außenrollos , z.B. FK06 und SK06 den gleichen Kit benutzten?

Die Motoren, bzw. Ersatzteil-Kitt`s passen zu jeder Größe. Im kleinsten Solar Rollladen ist das gleiche Kit verbaut, wie im Größten...

Wie ist die Akku-Lebensdauer des VELUX INTEGRA® Solar-Rollladens?

Die Lebensdauer des Akkus des VELUX INTEGRA® Solar-Rollladens ist auf 8 -10 Jahre getestet.

Lassen sich automatische Rollläden von VELUX mit Schalter-BUS-Systemen, Wandtastern und Sensoren von Fremdherstellern steuern?

VELUX Produkte lassen sich über ein VELUX INTEGRA® Interface KLF 050 oder KLF 200 mit einem BUS-System, Wandtastern oder Sensoren ansteuern.

Der Anschluss der Komponenten erfolgt potenzialfrei. Für die Einzelansteuerung wird jeweils ein KLF 050 oder KLF 200 benötigt.

Die Datenübertragung des KLF 050/200 an Produkte des VELUX INTEGRA® Systems erfolgt per Funktechnik.

Das Interface KLF 200 wird über eine Netzzuleitung mit einem Stecker an die 230-Volt-Hauselektrik angeschlossen.

Das Interface KLF 050 wird in einer Unterputzdose durch einen Elektriker an die 230-Volt-Hauselektrik angeschlossen.

Kann ein VELUX INTEGRA® Solar- Rollladen auch auf den sonnenabgewandten Dachseiten montiert werden?

Der VELUX INTEGRA® Solar-Rollladen kann auf allen Dachseiten montiert werden.

Auch auf der sonnenabgewandten Dachseite wird der Akku ausreichend geladen.

In Ausnahmefällen kann der Gebrauch der VELUX INTEGRA® Solar-Rollladens eingeschränkt sein. Beispielweise, wenn die Solarzellen im Schatten liegen oder wenn der Lichteinfall durch besondere Umstände stark eingeschränkt ist.

Der Neue Velux Rollladen Motor lässt sich nicht mit der Tahoma Box von Somfy verbinden, bedienen?

Bevor sich der Neue Motor mit der Tahoma Box Pairen lässt, muß dieser zuerst bei einer Velux Fernbedienung eingelernt werden.

Hierbei ist es wichtig das bei der ersten Komunikation (Velux Fernbedienung) mit dem Motor die STOP, und direkt danach die RUNTER Taste angetippt wird.

Danach kann der Motor mit der Tahoma Box per Pairung verbunden werden....
