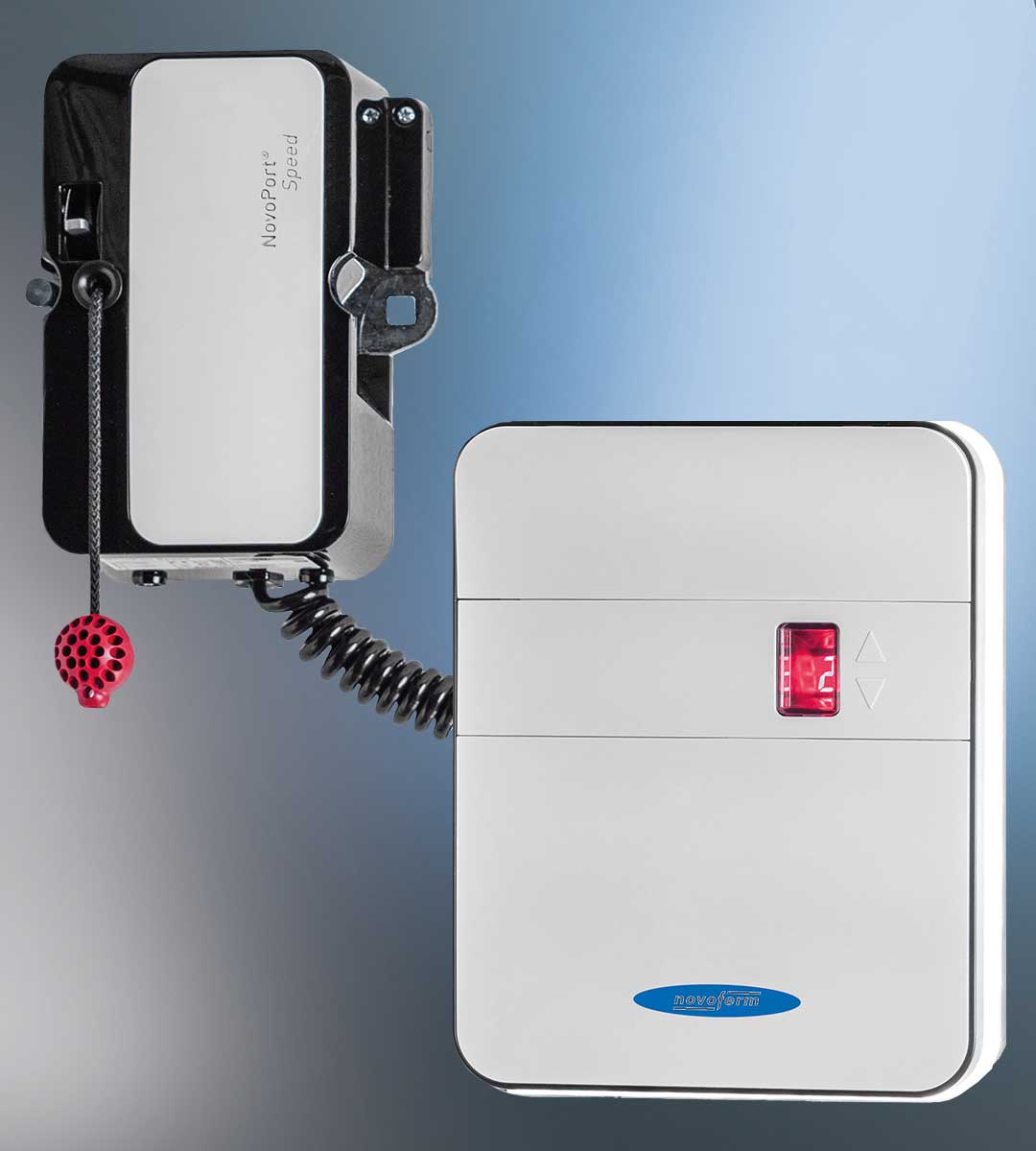

NovoPort IV 4 Premium, Tormatic LED Mobility Komplett System, inkl. Motor, Steuerung, Handsender
Art.Nr.: TM20310001150
EAN: TM20310001150
364,00 EUR
UVP 610,00 EUR
Sie sparen 40.3% (246,00 EUR)
inkl. 19 % USt
-
Lieferzeit: 2 - 3 Werktage
- Lieferzeit : ☞ 2 - 3 Werktage
Produktbeschreibung
Die seit Nov. 2018 aktuelle Version, Novoferm NovoPort IV 4
mit Mobility App Unterstützung und Rückmeldung der aktuellen Tor Position direkt am Handsender,
Bitte beachten!
Kann nur als Ersatz System für Ihr Novoferm oder Siebau Sektionaltor verwendet werden, wenn bereits zuvor ein NovoPort Seitenantrieb System verbaut war.
Antriebseinheit komplett inkl. allem notwendigen Montagezubehör und ausführlicher Montageanleitung,
passend für alle Novoferm und Siebau Sektionaltore ab Baujahr 2002 bis Torhöhe 3125mm
Kann als Ersatz 1:1 für nachfolgende NovoPort Systeme verwendet werden:
- NovoPort I (1) und ATS 24 Baujahr 2001 - 2004 * Hinweis & Update unten beachten
- NovoPort II (2) und ATS 24 (2) Baujahr 2004 - 2015 * Hinweis & Update unten beachten
- NovoPort III (3) LED Mobility Baujahr 2015 - 2018
- NovoPort IV (4) Premium Baujahr Nov. 2018 - heute
ausführliches Montage Video
Im Video wird gezeigt und erklärt: Demontage vom alten Defekten Torantrieb, ausführliche Montage Neuen NovoPort IV inkl. Programmierung
Lieferumfang:
zur Auslieferung kommt die aktuelle Version IV 4 vom NovoPort, inkl. aller zur Montage notwendigen Anbauteile

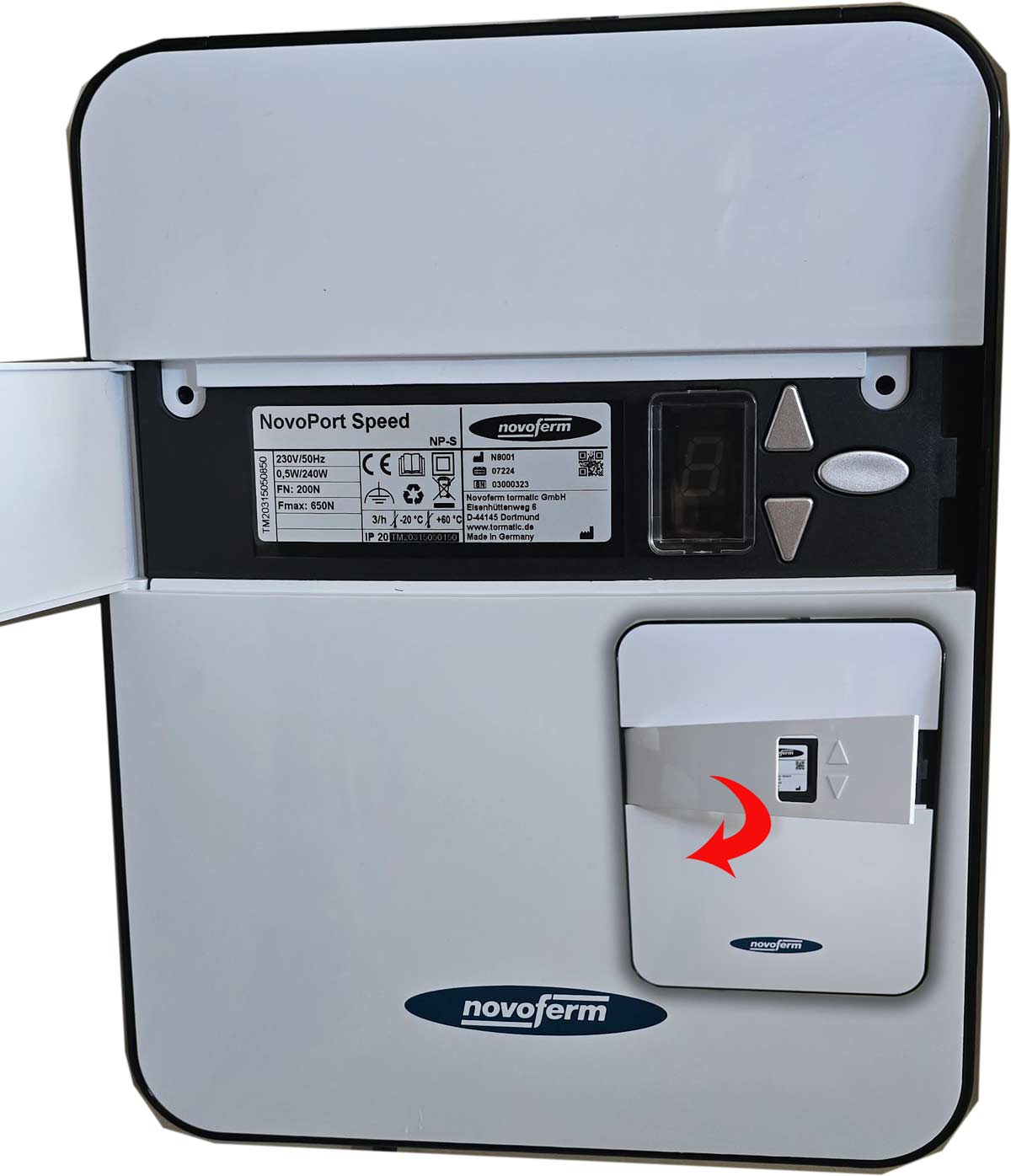

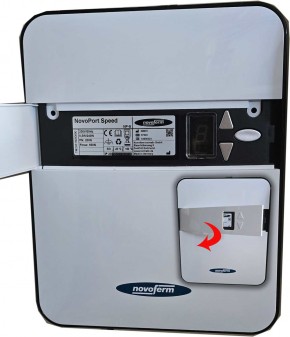

- 1 x Steuerung komplett mit LED Beleuchtung

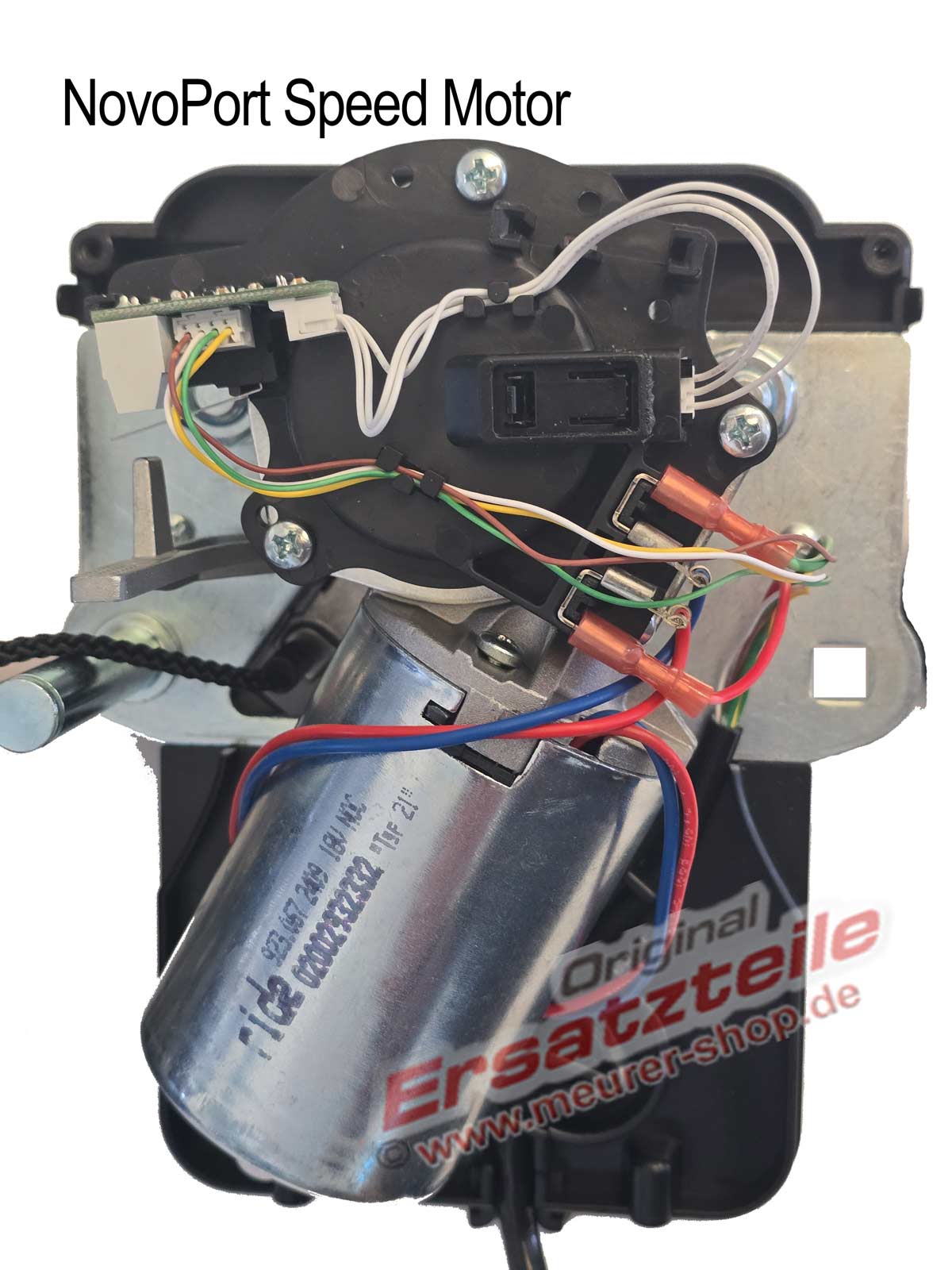

- 1 x Antriebskopf, Motor komplett, inkl. Spiralkabel
- 1 x Funkplatine (abwärts kompatibel, unterstützt alle Novoferm / Siebau Handsender ab Bj. 2000)
- 1 x Zahnriemen mit Spannvorrichtung
- 1 x 3-Kanal Funk Handsender ☞ Mini-Novotron 523 Protect
- 1 x Schubstange
- 1 x Bolzen
- 1 x Toranschluss Konsole
- 1 x Warnschild
- 1 x Schrauben, Dübel und sonstige Teile, die für die Inbetriebnahme bei einer Erstinstallation notwendig sind
- 1 x Montageanleitung in Bild und Text (siehe auch unten bei Montageanleitungen)
- 1 x Montage Video per e-mail
Hinweis: bereits vorhandene Handsender können weiter verwendet werden, diese müssen nur an die Neue Steuerung eingelernt werden!
Technische Daten:
- Antriebstyp: NovoPort aktuellste Version Mobility
- Torzustandsanzeige am Handsender per LED (rot, gelb, grün)
- Höchste Manipulationssicherheit der Fernsteuerung durch automatische Signalverschlüsselung per AES 128 Bit-Verschlüsselung
- Steuerung: NovoPort IV
- Betriebsart: Impulsbetrieb, ferngesteuert
- Zugkräfte: Fn = 165N, Fmax = 550N
- Anschlusswerte: 230V / 50Hz
- Leistungsaufnahme: im Stand by: 0,5W
- max. Betrieb: 200W
- Beleuchtung: LED 1,6W
- Sicherheitskategorie entsprechend EN 13849-1:
- Eingang STOP A: Kat 2 / PL = C
- Eingang STOP B: Kat 2 / PL = C
- Temperaturbereich: +40°C -20°C
- Nur für trockene Räume, IP20
- Zyklen / Stunde: 3
- Max. Zyklen / Tag: 10
- Max. Zyklen Gesamt: 25000
Smartphone statt Fernbedienung
Optional, für diese Funktion ist WEITERES ZUBEHÖR ERFORDERLICH...
☞ Novoferm „Homematic IP“ APP SET für Garagentor-Antriebe
Bei Verwendung der☞ Novoferm „Homematic IP“ APP SET für Garagentor-Antriebe
bzw. bei Nichteinsicht des Sektionaltores muss die automatische Toranlage neben der serienmäßig vorhandenen Kraftbegrenzung zusätzlich mit einer
Einweg-Lichtschranke Extra 626 abgesichert werden.
oder
Einweg Lichtschranke "Easy" Novoferm, auch für Smarthome abgesichert werden.
wie lerne ich mein Auto am Novoferm Tor Antrieb ein?
weitere Infos
* Hinweis:
Sollte noch kein NovoPort bei Ihnen montiert sein, so ist auf der Seite wo der Antrieb am Tor montiert werden soll
Der Adapterring von der obersten Laufrolle zu entfernen, damit diese, nach Montage vom Zahnriemen wieder in die obere Laufschiene passt!
sollte die obere Laufrolle, in dieser Ausführung bei Ihnen nicht vorhanden sein? kann diese unter nachfolgenden Links zusätzlich bestellt werden:
Laufrollenhalter oben rechts Novoferm /Siebau Art-Nr 11400069
oder Linke Seite:
Laufrollenhalter oben links Novoferm /Siebau Art-Nr 11400070
* UPDATE zum 01.12.2019
ab dem 01.12.2019, fehlt bei den ausglieferten NovoPort IV (4) Komplett Systemen das Metallstück am Anfang vom Zahnriemen.
Die im Lieferumfang enthaltenen Zahnriemen, werden nur noch ohne dieses Metallstück ausgeliefert.
Somit muss, (wenn dieses Metallstück zum befestigen vom Zahnriemen bei einem älteren Tor von Ihnen benötigt wird) dieses vom alten Zahnriemen entfernt, und auf dem Neuen Zahnriemen gelammert werden.
Inzwischen kann dieses Metallstück
Zahnriemenschloß Novoport Metallklemme Anschluss Stück
wenn benötigt?,zusätzlich mit bestellt werden!
Montageanleitung
