KLF 200 WW Interface Velux Schnittstelle

Das KLF 200 Interface wurde im August 2025 ersetzt durch das Funktionsgleiche KLF 150

siehe: KLF 150 Interface Velux Nachfolger KLF 200

Wichtige Produktumstellung: Programmierbares VELUX Interface KLF 200 WW wird durch KLF 150 EU ersetzt

Im Zuge der neuen EU-Richtlinie über Funkanlagen (RED), die seit dem 1. August 2025 gilt, passen wir unser Sortiment an die erweiterten Anforderungen an Cybersicherheit und Datenschutz an.
Das Interface KLF 200 WW wurde kürzlich aus dem Sortiment genommen.
Mit dem KLF 150 EU steht bereits ein leistungsstarker Nachfolger bereit, der nahezu alle Funktionen übernimmt und weiterhin eine einfache Installation und Bedienung ermöglicht.
Lediglich die LAN-Anbindung entfällt aufgrund der neuen Vorgaben.

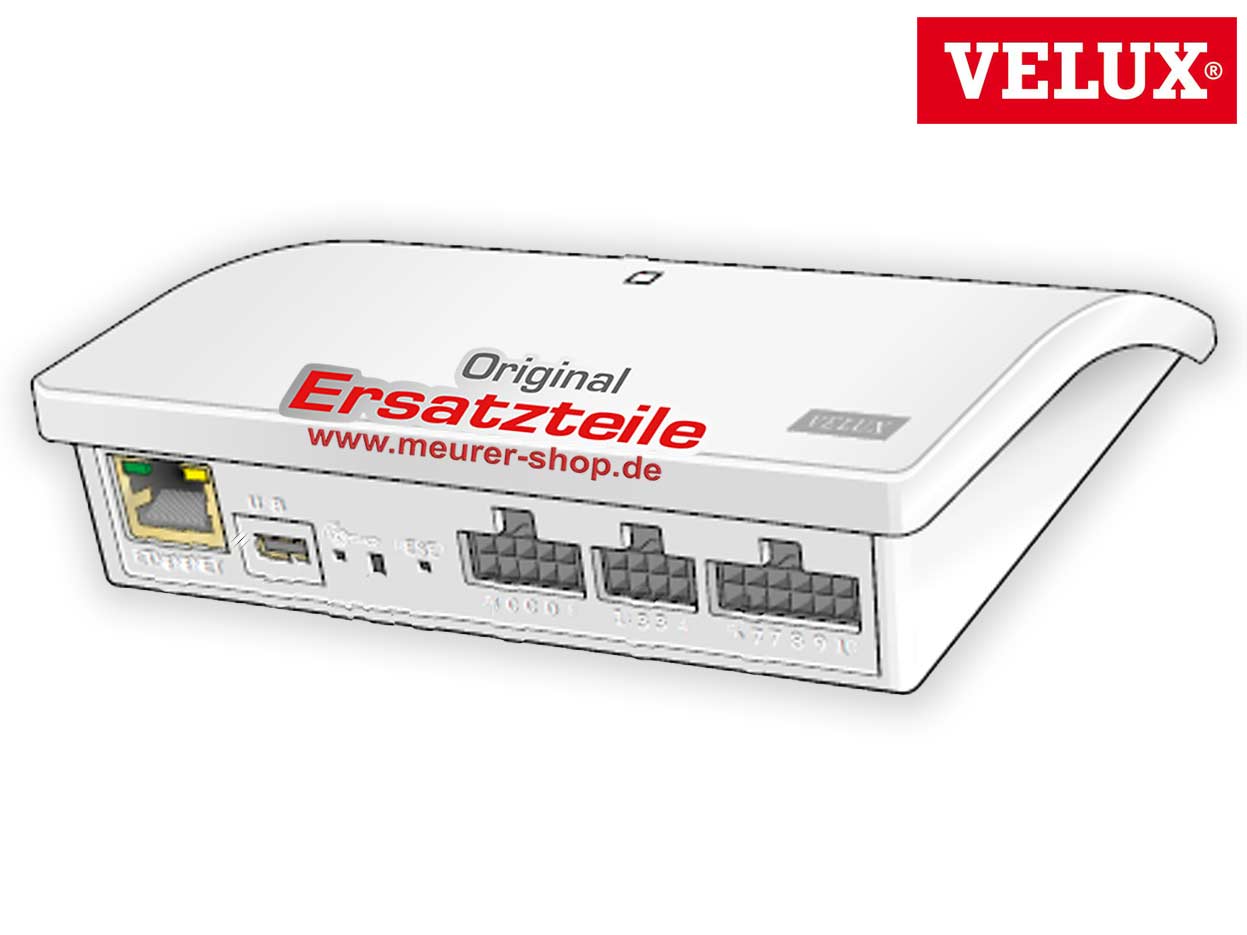

KLF 200 Interface Velux Schnittstelle

ANWENDUNGSBEREICH

• KLF 200 wird als Schnittstelle zwischen Hausleitsystemen und VELUX INTEGRA® Produkten (elektrisch oder solarbetriebene Dachfenster sowie Hitze- und Sonnenschutzprodukte) eingesetzt.
• KLF 200 kann ebenfalls als Repeater verwendet werden und dient so als Verstärker des Funksignals.

EIGENSCHAFTEN

• 2-weg Funkstandard basierend auf io-homecontrol®
• Funkfrequenz 868 MHz / 2.4 GHz (WiFi 802.11 b/g/n)
• Reichweiten: 300 Meter in freiem Feld, ca. 30 Meter im Gebäudeinnern, je nach verwendeten Baumaterialien (Beton, Stahl etc.)

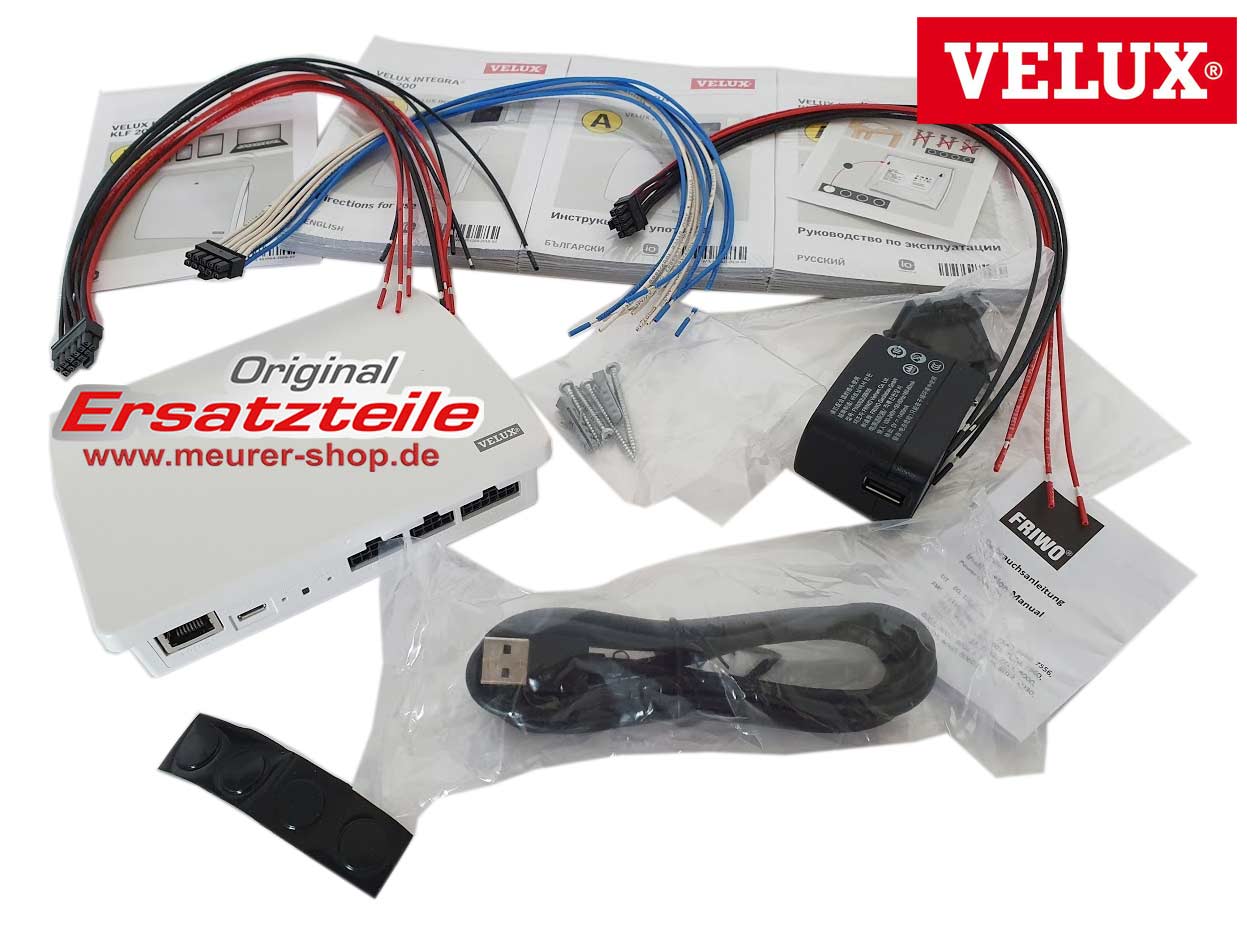

• Lieferumfang: Interface KLF 200, Netzgerät 230 V, 2 × Steckerkabel 20 cm für Eingänge, 1 × Steckerkabel 20 cm für Ausgang, Schraubenset zur einfachen Wandmontage, Anleitungen
• PROGRAMMIERUNG UND BEDIENUNG

PROGRAMMIERUNG UND BEDIENUNG

• Das Interface KLF 200 kann mittels Computer oder Tablet schnell und einfach konfiguriert werden, was durch das integrierte Mini-WLAN erfolgt (Anleitung beachten)
• Alternativ zur oben erwähnten Konfigurationsmethode kann das KLF 200 mittels einer VELUX Einkanal- oder Zweikanalfernbedienung (z.B. VELUX Smartpad KLR 200) programmiert werden
• Mit dem KLF 200 lassen sich VELUX INTEGRA® Produkte wie folgt integrieren und programmieren:
• Maximal 5 Einzelmotoren zur individuellen Ansteuerung oder
• Maximal 200 VELUX INTEGRA® Produkte verteilt auf 5 Gruppen (Eingänge)

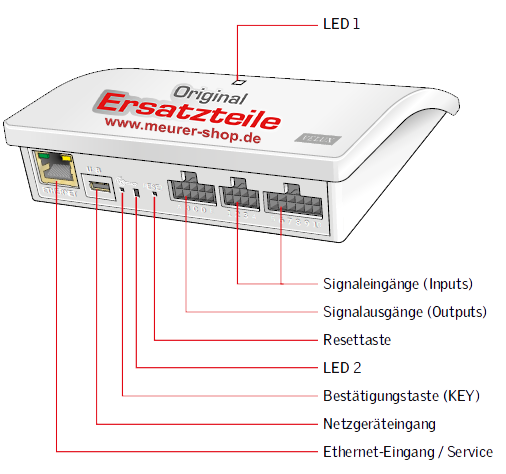

• 10 potentialfreie Signaleingänge (für 5 Antriebe resp. 5 Antriebsgruppen), bei deren Aktivierung das KLF 200 ein Funksignal an den/die entsprechende/ n Antrieb/e (VELUX INTEGRA® elektrische und/oder solarbetriebene Motoren) sendet
• Die integrierten Ausgangkontakte ermöglichen eine Rückmeldung

TECHNISCHE ANGABEN

Leistungsaufnahme 230 AC / 50 Hz

Eingangstermina (1 – 10) Potentialfrei, max. 50 mA, 30 V AC/DC

Eingangsspannung 3 – 5 V DC, 2 mA

Kabellänge Eingänge 0 bis max. 50 m, min. Kabeldurchmesser 0,16 mm2

Funktion Ausgangsterminal (1 – 5) Schalter, normal öffnen (NEIN), Rückmeldungstakt nach 2 Sek. geschlossen

Energieverbrauch Als Interface: max. 2 W, als Repeater: max. 1 W

Funkfrequenz 868 MHz

Funkbereich 300 m in freiem Feld, ca. 30 m im Gebäudeinnern

Funkstandard io-homecontrol®, zweidirektional

Schutzart IP 20 (Verwendung nur in Inneräumen)

Umgebungstemperatur 0 bis +50 °C

Relative Luftfeuchtigkeit 10 – 90%, nicht kondensiert

Produktkompatibilität VELUX elektrische und solarbetriebe Produkte

Wi-Fi (nur als Set-up-Modus) 802.11/b/g/h

Material und Farbe ABS, weiss (NCS S 1000-N)

Abmessungen (b × l × h) 136 × 127 × 34 mm

Gewicht 163 g

CE-Kennzeichnung LVD, MD, RoHS, WEEE, RTTE, EMV für Haushalte, Handel und Lichtindustrie
